1. 惟隆车床主轴生产厂家简介
惟隆科技股份有限公司成立于1999年，于2001年通过ISO-9002质量体系认证。惟隆具有资深的主轴设计经验，以专业制造团队作后盾，并购置精密机械设备、检测仪器及无尘洁净隔离式组装厂房等为基础，生产CNC车床主轴、铣床主轴、精密复合式加工中心机主轴等各系列精密主轴。惟隆与国内知名大厂、学术机构、研究单位进行辅导配合及技术合作，以加强组装、检验、测试设备，来强化公司内部ＱＡ训练，以确保质量的稳定。为扩大供货及服务能力及效率，已在大陆上海等地区设立发货及售服中心，以满足更广大客户的需求。
2. 惟隆车床主轴型号
2.1. 润滑方式：油脂润滑
2.2. 动平衡等级：G1(ISO 1940规范)
2.3. 温升：15℃
2.4. 备注：WL0642A与WL0642AL差异为总长度不同
|
型號 |
主軸 |
轉速 |
前軸承 |
前軸承 |
後軸承 |
軸端 |
主軸內孔 |
適用夾頭 |
標準主軸 |
備 註 |
|
WL04D |
A2-4 |
8000rmp |
φ70 |
70*3 |
70*2 |
3 |
- |
5” |
3.7kw |
|
|
KJ05C |
A2-5 |
6000rmp |
φ90 |
70*3 |
NN*1 |
3 |
- |
6” |
5.5kw |
|
|
KJ05D |
A2-5 |
6000rmp |
φ90 |
70*2 |
70*2 |
3 |
- |
8” |
11kw |
|
|
MY05C |
A2-5 |
5000~ |
φ90 |
70*3 |
NN*1 |
3 |
- |
6”/8” |
5.5kw |
|
|
WL06A |
A2-6 |
4200rpm |
φ100 |
NN*1 |
NN*1 |
3 |
1/20 |
8” |
11kw |
|
|
WL06AL* |
A2-6 |
4200rpm |
φ100 |
NN*1 |
NN*1 |
3 |
1/20 |
8” |
11kw |
|
|
TF06A |
A2-6 |
4000rpm |
φ110 |
NN*1 |
NN*1 |
3 |
1/20 |
10” |
15kw |
|
|
WL08A |
A2-8 |
3000rpm |
φ130 |
NN*1 |
NN*1 |
5 |
1/20 |
10”/12” |
18.5kw |
|
|
TF11A |
A2-11 |
2500rpm |
φ170 |
NN*1 |
NN*1 |
5 |
1/20 |
15” |
30kw |

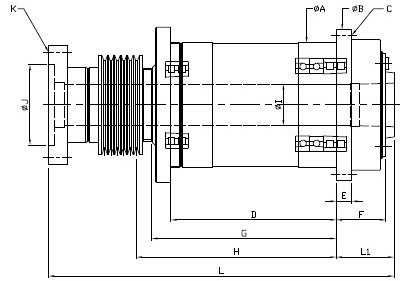

3. 惟隆车床主轴尺寸表
|
型號 |
φA |
φB |
C |
D |
E |
F |
|
WL0480D |
φ150 |
φ190 |
8-M8 PCD Ø 170 |
205(200~205) |
24 |
68 |
|
KJ0560C |
φ170 |
φ215 |
8-M8 PCD Ø 195 |
215(205~215) |
25 |
60 |
|
KJ0560D |
φ170 |
φ215 |
8-M8 PCD Ø 195 |
215(205~215) |
25 |
60 |
|
MY0550C |
φ180 |
φ220 |
6-M8 PCD Ø 220 |
266(260~265) |
15 |
20.5 |
|
WL0642A |
φ200 |
φ242 |
8-M8 PCD Ø 224 |
266(256~266) |
24 |
80 |
|
WL0642AL |
φ200 |
φ242 |
8-M8 PCD Ø 224 |
363(353~363) |
24 |
80 |
|
TF0640A |
φ200 |
φ242 |
8-M8 PCD Ø 224 |
266(255~265) |
24 |
80 |
|
WL0830A |
φ260 |
φ304 |
12-M8 PCD Ø 280 |
270(265~270) |
29 |
81 |
|
TF1125A |
φ315 |
φ376 |
8-M12 PCD Ø 341 |
360(355~360) |
55 |
71 |
|
型號 |
G |
φI |
H |
φJ |
K |
L |
L1 |
|
WL0480D |
242 |
φ42 |
267 |
φ100 |
6-M10 PCD Ø 115 |
454 |
79 |
|
KJ0560C |
245 |
φ56 |
277 |
φ100 |
12-M10 PCD Ø 130 |
488 |
73 |
|
KJ0560D |
245 |
φ62 |
277 |
φ130 |
6-M10 PCD Ø 170 |
488 |
73 |
|
MY0550C |
307 |
φ56 |
330 |
φ100 |
12-M10 PCD Ø 130 |
495.5 |
33.5 |
|
WL0642A |
297 |
φ67 |
322 |
φ130 |
6-M10 PCD Ø 170 |
556 |
93 |
|
WL0642AL |
394 |
φ61 |
426 |
φ130 |
6-M10 PCD Ø 170 |
642 |
93 |
|
TF0640A |
297 |
φ79 |
321 |
φ160 |
6-M10 PCD Ø 190 |
561 |
93 |
|
WL0830A |
309 |
φ90 |
339 |
φ160 |
6-M10 PCD Ø 190 |
689 |
97 |
|
TF1125A |
432 |
φ131 |
458 |
φ230 |
12-M12 PCD Ø 292 |
735 |
90 |
4. 惟隆车床主轴规格书
|
|
